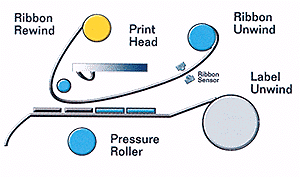

打印机机构示意图

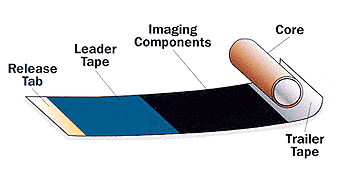

热转印碳带的组成

热转印碳带就是在一面涂上蜡基、树脂基或混合的油墨的聚脂或其它高密度薄膜。在没有油墨的一面涂上润滑剂以防止打印头的磨损和损坏，
拉手和前引带在碳带前，后引带在一卷的尾端（有的没有后引带）。

前引带(Leader Tape)

前引带一般是透明或其它的颜色，他有如下几种功能

·易于使用：方便于将碳带上到打印机上
·产品标识：可以印上产品名称，公司名称和商标等，用于市场推广和催销。
·保护作用：用来保护碳带。

原带的组成 (Imaging Components)

原带一般由五层组成，顶涂层，油墨层，内涂层，带基和背涂层。

油墨层 是最主要的，用来打印并决定碳带的使用特性，如抗化学腐蚀和防磨擦等。
内涂层 主要用来使打印的表面平滑，并使油墨从带基释放的一致性。
带基是 其它各层的载体，并决定热传导的性能。
顶涂层 主要是用来提高油墨在标签上的附着力，增强环境的抵抗力。
背涂层 简单地说是涂在碳带背面的一层特殊涂层，它的作用主要是减少打印头磨损；减少静电产生和加强热传导。

后引带 (Trailer Tape)

一般来讲是起一个警示作用，让打印机感应到碳带结束，打印机的不同决定了不同的后引带，主要有三种：

1. 镀铝（银色）：主要针对反射型传感器，反射光表示碳带结束。
2. 透明：用于透射式传感器，允许光透过表示碳带用完。
3. 用于机械方式传感: 打印机感应张力的变化表示碳带用完。

轴芯(core)
